Contrôle par Courants de Foucault
Les contrôles non destructifs par courants de Foucault sont applicables à tout type de matériau conducteur d’électricité avec ou sans revêtement.
Cette méthode offre des possibilités de contrôles diverses par sa sensibilité de détection :
- rechercher des défauts débouchants ou situés à des profondeurs faibles
- contrôler les soudures
- contrôler de structures cylindriques (barres, tubes)
- contrôler des lignes de rivets,
- rechercher des criques, des rayures et de la corrosion dans les alésages (rototest),
- rechercher de criques et de la corrosion dans les empilements,
- contrôler de surface (tôles),
- déceler les variations de composition d’un alliage,
- mesurer des épaisseurs de revêtements,
- trier des pièces dont la conductivité électrique est différente
Le principe de fonctionnement
Cette méthode consiste à créer un champ magnétique variable à l’aide d’une bobine au voisinage de la surface à contrôler. Ce champ magnétique induit des courants (Courants de Foucault) dans le matériau qui doit être un conducteur électrique. En présence d’une anomalie dans la pièce contrôlée, ces courants vont être modifiés, entraînant ainsi une variation de l’impédance apparente de la bobine qui dépend de la nature de l’anomalie et de sa dimension volumique.

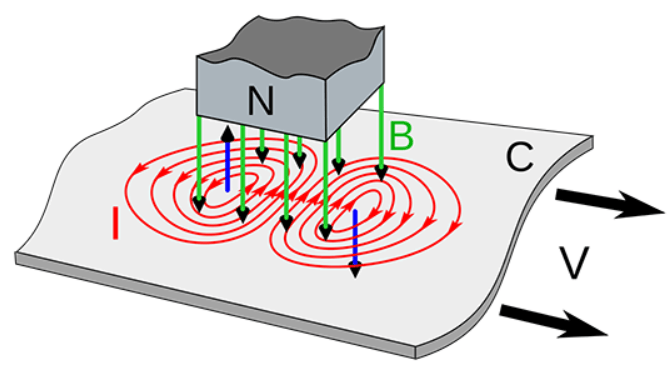

Les courants de Foucault (I, rouge) induits dans une plaque métallique (C) se déplaçant vers la droite par un aimant stationnaire (N). Le champ magnétique (B, vert) est dirigé vers le bas. Les courants génèrent leur propre champ magnétique (flèches bleues) qui produit une force de traînée qui s'oppose au mouvement.
Les bénéfices des contrôles non destructifs par courant de Foucault

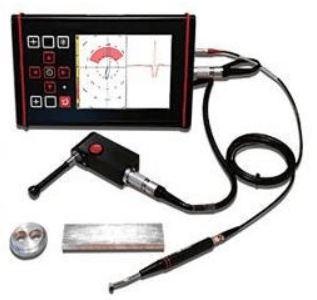

L’utilisation des sondes / capteurs permet un gain de temps appréciable en terme de rapidité et fiabilité d’inspection.
La miniaturisation des capteurs permet le contrôle des alésages et des filetages pour y détecter des fissures.
La méthode des courants de Foucault peut être une alternative au ressuage en éliminant les contraintes relatives aux problématiques SST et les impacts nuisibles sur l’environnement.
